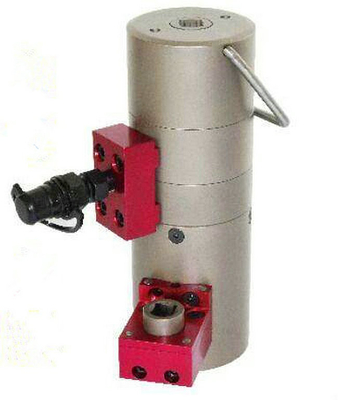

Type de tension milliseconde Multi Staged 1500Bar de cylindre de boulon hydraulique de 322 KN d'outils

                      Le type de tension milliseconde de cylindre de boulon hydraulique, Multi-a présenté Max Pressure 1500Bar

Dossier de produit

type de tension milliseconde de cylindre de boulon à plusieurs étages pour la qualité 10,9, norme disponible de boulon de M16 (5/8") jusqu'à M110 (4 1/4").

. qualités de boulon 5,6, 6,8, 8,8 ou 12,9

. encore d'autres données techniques

. conceptions adaptées aux besoins du client spéciales

. une consultation technique gratuite

Le processus de boulonnage

Le cylindre de tension de boulon est fileté sur le boulon au moyen d'une clé dynamométrique de main ou d'un coureur d'écrou de batterie.
La pression calculée est produite par une pompe à haute pression d'ITH. Ceci crée une élongation libre de torsion et de frottement du boulon. La pression hydraulique à la pompe est directement proportionnelle à la force de charge initiale du cylindre de tension de boulon qui est appliqué au boulon.
Quand la pression a été réalisée l'écrou est serré vers le bas au moyen d'une clé dynamométrique de main pour la sortie commandée de couple.

Avantages d'utiliser les cylindres de tension de boulon

Dans le système conventionnel (méthode de valeur de serrage) la force de charge initiale est appliquée par un processus de montage qui montre des efforts de torsion et de frottement à l'écrou et au boulon par torqueing les ensemble. Pendant ce processus l'outil torqueing doit fonctionner contre au moment du lancement de fil et le frottement au fil sur les deux surfaces de laydown.

Au processus de montage le frottement de fil, le frottement principal et moment de lancement de fil venir tout ensemble. Le fil et le moment du lancement de fil peuvent avoir une valeur de 90% de la valeur de serrage finale.

La charge d'assemblée pré montre une déviation élevée basée sur la déviation des valeurs de frottement du fil et sous la tête de volt. La valeur de frottement par la classe B de frottement montre une déviation 0,08 0,16, par des ces valeur que la force de charge initiale peut dévier environ de 100%.

Notre conseil technique

Étant un fournisseur entier de système nous ne sommes pas déterminés à une méthode de boulonnage spécifique - par conséquent nous vous conseillons objectivement et offrons la meilleure solution technique et rentable

Consultation libre

Contactez-nous sur toutes les questions concernant votre connexion de boulon ou pour n'importe quelles questions techniques. Nous vous conseillons gratuitement et offrons une inspection sur place libre.

type de tension Multi-étagé milliseconde de cylindre de boulon : Équipement correspondant

Équipement hydraulique : tuyaux à haute pression | accouplements | mamelons | distributeurs de accouplement | indicateurs d'essai.

Série à haute pression électrique, pneumatique, manuelle et à piles de pompe hydraulique

Paramètres techniques pour la référence
